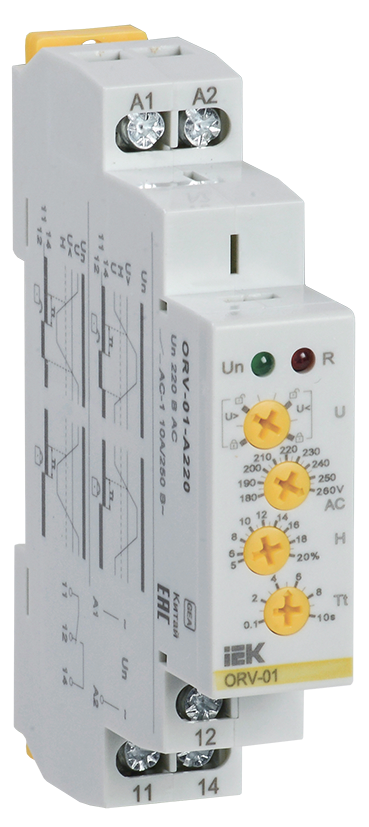

Зачем нужно реле контроля напряжения

Реле контроля напряжения предназначено для защиты электрического оборудования от отклонений параметров питания в сетях переменного тока. Основная функция прибора — автоматическое отключение нагрузки при выходе напряжения за установленные пределы и повторное подключение после стабилизации. Устройство предотвращает повреждение электроприборов, выход из строя компонентов автоматики и сбоев в работе оборудования. Зачем нужно реле контроля напряжения

Принцип действия

Работа реле основана на непрерывном измерении значения напряжения на входе. Устройство сравнивает текущие параметры с заданными порогами верхнего и нижнего допустимого значения. При выходе напряжения за пределы диапазона, встроенный исполнительный механизм отключает питание нагрузки. После восстановления нормальных условий прибор автоматически подаёт напряжение на защищаемую цепь, соблюдая временные задержки, необходимые для исключения ложных срабатываний.

Современные модели способны контролировать однофазные или трехфазные сети, фиксировать перекос фаз, обрыв нуля и другие аномалии.

Конструкция устройства

Конструктивно реле контроля напряжения состоит из следующих компонентов:

Измерительный модуль

Отвечает за постоянный мониторинг напряжения на входе. Может включать цифровые датчики, фильтры и усилители для точной обработки сигнала.

Блок логики

Обрабатывает данные от измерительного модуля, сравнивает их с заданными значениями и принимает решение о срабатывании реле. Включает микроконтроллер или аналоговую схемотехнику с установленными характеристиками.

Исполнительный механизм

Выполняет функцию коммутации. Обычно это электромагнитное или твердотельное реле, замыкающее или размыкающее цепь питания нагрузки при необходимости.

Интерфейс управления

Содержит органы настройки — кнопки, поворотные регуляторы или программируемые элементы, позволяющие задавать пороговые уровни напряжения, временные задержки, режимы работы и индикацию состояния.

Области применения

Реле контроля напряжения используется во всех сферах, где необходимо обеспечить защиту электрооборудования от нестабильного электропитания:

Бытовое применение — защита холодильников, кондиционеров, стиральных машин, котлов, электроники.
Коммерческие объекты — офисная техника, кассовые узлы, системы вентиляции и освещения.
Промышленность — электрические шкафы управления, двигатели, насосное оборудование, автоматика.
Сельское хозяйство — модули управления теплицами, системы подачи воды, холодильное оборудование.
Энергетика — защита трансформаторных пунктов, распределительных устройств, резервных источников питания.

Виды и классификация

По количеству контролируемых фаз реле делятся на:

Однофазные — применяются в бытовых и маломощных коммерческих сетях 220 В.
Трехфазные — используются в промышленных и распределительных сетях 380 В, могут контролировать перекос фаз, порядок чередования и обрыв фазы.

По способу настройки:

С фиксированными параметрами — не допускают изменения уставок, применяются для типовых задач.
С регулируемыми уставками — позволяют изменять верхние и нижние пределы напряжения, устанавливать время задержки включения и отключения.

По способу монтажа:

Модульные — монтируются на DIN-рейку в электрощитах.
Корпусные — устанавливаются в отдельный корпус, чаще используются в бытовом применении.

Основные технические параметры

При выборе реле контроля напряжения учитываются:

Диапазон контролируемого напряжения — должен соответствовать параметрам питающей сети.
Пороговые значения отключения — указываются в вольтах, например, 170–250 В.
Время задержки на отключение и включение — важно для исключения ложных срабатываний при кратковременных колебаниях.
Максимальный коммутируемый ток — должен соответствовать потребляемой нагрузке.
Тип контактов — нормально разомкнутые или переключающие.
Индикация состояния — светодиоды или дисплей для визуального контроля работы.
